Tschopp Holzindustrie AG, Buttisholz (CH)
Für das neue Sägewerk der Tschopp Holzindustrie AG in Buttisholz lieferte TC Maschinenbau die komplette Schnittholzmechanisierung hinter den Haupteinschnittmaschinen. Im Zuge des Neubaus entstand eine leistungsstarke und flexibel ausgelegte Sortier- und Stapelanlage für Haupt- und Seitenware.
Besondere Anforderungen ergaben sich durch die komplexe Materiallogistik, die Verarbeitung unbesäumter Ware sowie den ambitionierten Zeitplan. Das Ergebnis ist eine hochautomatisierte Anlagenlösung, die einen effizienten und schonenden Materialfluss vom Besäumer bis zum fertigen Schnittholzpaket sicherstellt.
Lieferumfang
- – Komplette Schnittholzmechanisierung hinter den Haupteinschnittmaschinen
- – Hauptwarensortieranlage
- – Zwei Seitenwarensortieranlagen
- – Stapelanlagen für Haupt- und Seitenware
- – Automatische Lattenzuführung mit Qualitätskontrolle
- – Automatische Lattenlegung
- – Zentrale Paketabnahme
- – Roboteranlage zur automatischen Kantholzlegung
- – Förder- und Transporttechnik für Haupt- und Seitenware
- – Anbindung der Besäumer an Haupt- und Seitenwarensortierung
- – Sicherheits- und Anlagenkonzept nach Schweizer Anforderungen
Anlage Charakteristik

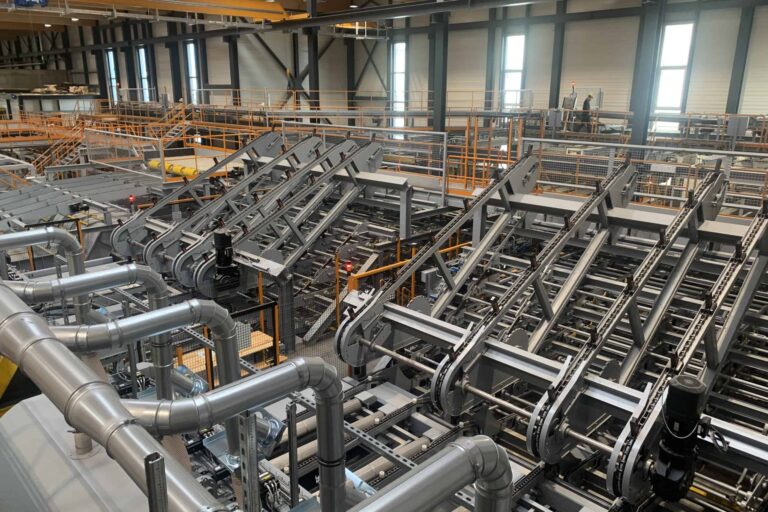

Die Anlage wurde für maximale Flexibilität in der Schnittholzsortierung ausgelegt. Beide Seitenwarenlinien können unabhängig voneinander betrieben werden, gleichzeitig ist ein Wechsel zwischen den Linien jederzeit möglich. Darüber hinaus sind die Besäumer direkt an die Hauptwarensortierung angebunden.
Die automatisierte Materialflusssteuerung ermöglicht eine effiziente Verteilung von Haupt- und Seitenware innerhalb der gesamten Anlage. Durch die Kombination aus Sortierung, Stapeltechnik, automatischer Lattenlegung und robotergestützter Kantholzlegung entsteht ein durchgängiger Prozess vom Besäumer bis zum versandfertigen Paket.
Ein besonderer Fokus lag auf dem schonenden Transport der Schnittholzprodukte. Speziell für die Anforderungen der unbesäumten Ware wurden innovative Förder- und Handlingsysteme entwickelt und umgesetzt.
Besonderheiten des Projektes
Onlineübernahme der Seitenware
Eine technische Besonderheit stellt die direkte Onlineübernahme der Seitenware dar. Die unbesäumten Bretter werden ohne klassische Puffer- oder Entzerrerstrecken verarbeitet und direkt dem Paketierprozess zugeführt. Dadurch konnten Materialfluss und Anlagenlayout besonders effizient gestaltet werden.
Verarbeitung unbesäumter Ware
Der Transport und die Stapelung unbesäumter Bretter stellen hohe Anforderungen an die Mechanisierung. Für dieses Projekt entwickelte TC Maschinenbau spezielle Lösungen für ein sicheres und produktschonendes Handling.
Automatische Qualitätskontrolle der Stapellatten
Die automatische Lattenzuführung ist mit Scannertechnologie ausgestattet, welche Dimensionen und Qualitätsmerkmale der Stapellatten überprüft. Dadurch wird eine gleichbleibende Paketqualität und hohe Stapelstabilität sichergestellt.
Zentrale Paketlogistik
Die Schnittholzpakete aller drei Stapelanlagen werden an einer gemeinsamen Abnahmestelle zusammengeführt. Ein Roboter übernimmt dort die automatische Kantholzlegung und unterstützt einen effizienten Materialfluss im gesamten Sägewerk.
Komplexe Projektabwicklung
Neben der technischen Umsetzung waren die Platzverhältnisse, die hohen Sicherheitsanforderungen sowie der enge Terminplan zentrale Herausforderungen des Projekts. Durch die enge Zusammenarbeit aller Projektpartner konnte die Anlage termingerecht realisiert und erfolgreich in Betrieb genommen werden.
